Luogo di origine: | Guangdong, Cina |
---|---|
Marca: | Sreada |
Numero di modello: | SRD.TGG.1B.302 m. PER APRIRE L=1500mm |
Quantità di ordine minimo: | 50 insiemi |
Prezzo: | $3.00 - $30.00/Sets |
Imballaggi particolari: | dalle borse della chiusura sottovuoto o scatole di plastica imballate, quindi imballaggio del carton |
Tempi di consegna: | 5-7 giorni |
Termini di pagamento: | L/C, D/P, T/T |
Capacità di alimentazione: | 5000 insieme/insiemi alla settimana |
I centri: | 2 | Serie: | 1B |
---|---|---|---|
Corrente nominale: | 15a | Tensione di prova (contatto-contatto): | 1.5kV rms |
Tensione di prova (contatto-SHELL): | 1.35kV rms | Colore: | Argento |
Evidenziare: | Cablaggio di cavo industriale IP50,cablaggio di cavo industriale 15A,Cablaggio di cavo automobilistico di TGG |

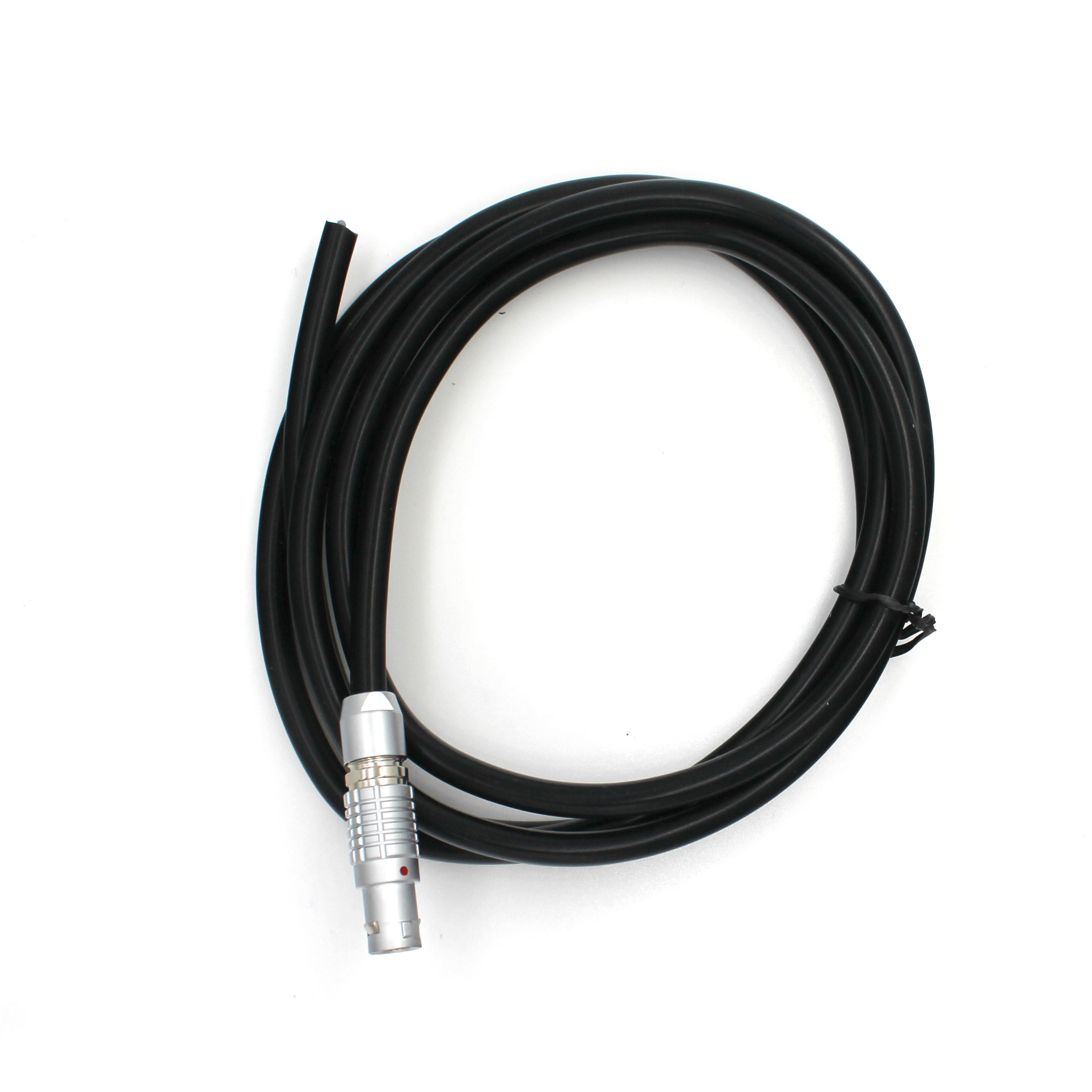

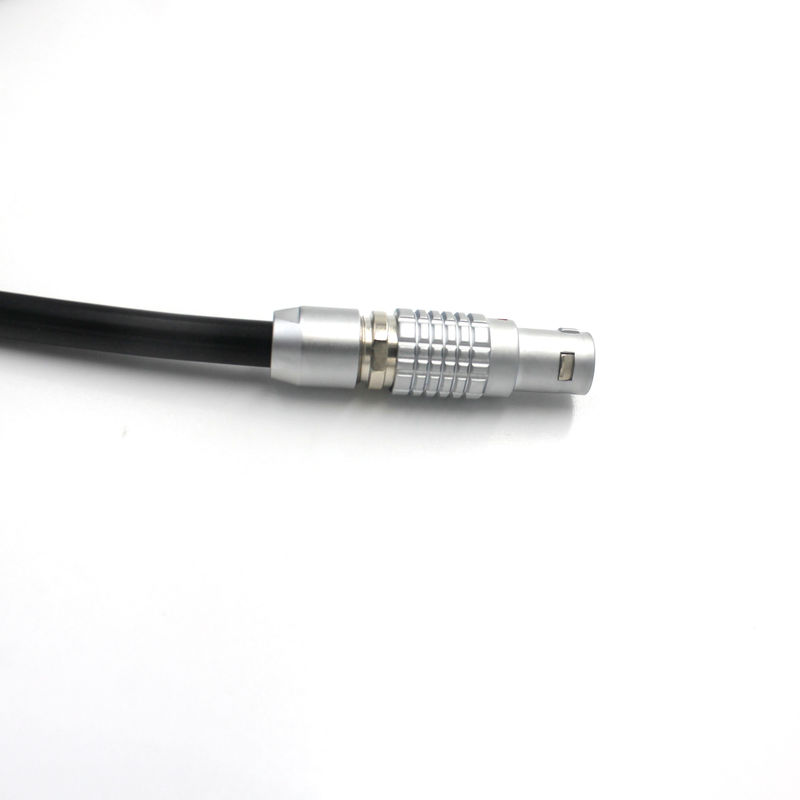

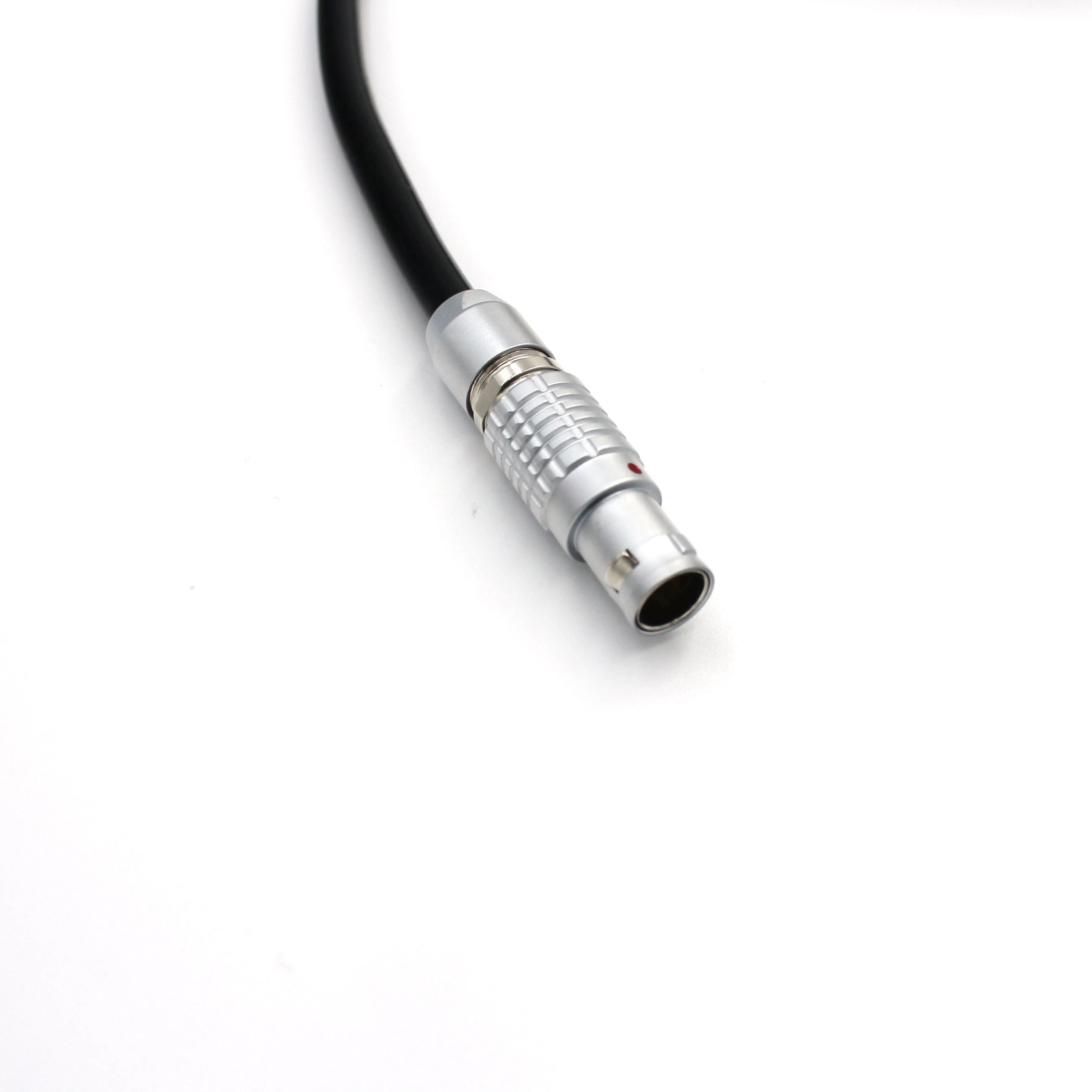

2 multi Pin Automotive Electrical Circular Cable connettore di Pin Male Plug TGG 1B 302
Dettaglio rapido della spina maschio elettrica automobilistica del perno di TGG 1B 2:
1. Sistema autobloccante in opposizione sicuro di rendimento elevato
2. Installazione ad alta densità per economia di spazio
3. Chiave di allineamento e sistema di chiusura polarizzato per evitare inter-interfaccia
4. selezione 360-degree per la protezione completa di contabilità elettromagnetica
5. Funzionale in un'ampia gamma di temperature da -45°C a +125°C
6. Lega per saldatura disponibile, PWB e contatto ad angolo retto del PWB
7. Tipi multiconduttori con 2 - 32 perni
Specifiche della spina maschio elettrica automobilistica del perno di TGG 1B 2:
Resistenza | >5000 cicli |
Corrente nominale | 15A |
Temperatura | -45℃~+125℃ |
Tensione di prova (contatto-contatto) | 1.5kV rms |
Tensione di prova (contatto-SHELL) | 1.35kV rms |
Prova di corrosione dello spruzzo di sale | >48hours |
Livello di protezione | IP50 |
Termine | Lega per saldatura |
Tipo di fissaggio | In opposizione |
Rivestimento di Shell | Chrome |
Colore di Shell | Argento |
Materiale del contatto | Ottone |
Colore del contatto | Oro |
Materiale dell'inserzione | PPS |
Applicazioni della spina maschio elettrica automobilistica del perno di TGG 1B 2:
1. radiodiffusione: studi e radiodiffusione dell'esterno, controllo di macchina fotografica a distanza
2. medico: dispositivi diagnostici, applicazioni di terapia
3. trasporto: marittimo, automobilistico, ferrovie
4. defense&security: sistemi di comunicazione, attrezzatura di sorveglianza, acquisizione di obiettivo
5. energia: petrol&gas, nucleari, energie rinnovabili, pile a combustibile
Processo di assemblaggio cavi:
1. Passi il cavo tramite la guaina, il dado della coda ed il collare del cavo a loro volta e saldilo all'assemblea dell'isolante conformemente all'ordine.
2. Installi il catenaccio in due pezzi dell'isolante sull'assemblea saldata dell'isolante, notante che la finestra sul catenaccio corrisponde alla sporgenza dell'assemblea dell'isolante.
3. Installi il collare del cavo alla posizione appropriata del cavo, notante che le sporgenze sul collare del cavo per corrispondere alle scanalature sul catenaccio dell'isolante.
4. Spinga l'assemblea dell'isolante, il catenaccio dell'isolante ed il collare del cavo nell'assemblea della spina a loro volta, prestando attenzione alla sporgenza sull'anello del catenaccio dell'isolante e sulla lacuna nell'assemblea della spina.
5. Stringa il dado della coda all'assemblea della spina.
6. Metta il rivestimento sul punto corrispondente del dado della coda.
